SURGE-test; wat is een EMC-test voor overspanningen (surge)?

Met de snelle ontwikkeling van de technologie spelen elektronische apparaten een steeds belangrijkere rol in ons leven.we kunnen niet negeren dat elektronische apparatuur tijdens normale werking verschillende elektromagnetische interferentie (EMI) effecten kan ondervindenOm de normale werking van elektronische apparatuur te waarborgen, is de EMC-stest voor overspanningen (SURGE) ingesteld.

Laten we eerst eens kennismaken met de EMC-test van de SURGE.

Wat is een EMC-stest met overspanning (surge)?

De overspannings- (SURGE) EMC-test is een belangrijke test die wordt gebruikt om het vermogen van elektronische apparatuur tegen interferentie onder onmiddellijke spanningsschommelingen te detecteren.bliksem en andere verschijnselen die in de reële omgeving kunnen optreden om de overlevingscapaciteit van apparatuur in harde elektromagnetische omgevingen te testenBijvoorbeeld of elektronische apparatuur na een blikseminslag normaal kan blijven functioneren.

In de elektromagnetische compatibiliteit EMC test, is er een test genaamd overspanningstest.

EMC-overspanningstest (Electromagnetic Compatibility Surge Test) is een testmethode die wordt gebruikt om te testen of elektronische apparatuur bestand is tegen voorbijgaande spanningen van het elektriciteitsnet.EMC-overspanningstests worden gewoonlijk uitgevoerd volgens de internationale norm IEC 61000-4-5..

Bij EMC-overspanningstests wordt de testapparatuur blootgesteld aan voorbijgaande spanningen die het elektriciteitsnet simuleren om plotselinge overspanningsgebeurtenissen in het elektriciteitsnet te simuleren.Deze overspanningen kunnen worden veroorzaakt door blikseminslagen., storingen van het elektriciteitsnet, stroomschakelaars, enz., en kunnen de apparatuur beschadigen of de normale werking van de apparatuur verstoren.

Wat is dan het doel van de EMC-stest met de stroomstorm?

In de eerste plaats kan de elektromagnetische compatibiliteit (EMC) van elektronische apparatuur worden geëvalueerd door middel van de EMC-test met overspanning (SURGE).Elektromagnetische compatibiliteit verwijst naar het vermogen van elektronische apparatuur om normaal te werken in een specifieke omgeving zonder schadelijke storingen aan andere apparatuur te veroorzaken.Ten tweede kunnen ontwerpers van elektronische apparatuur door middel van de EMC-test met overspanningen (SURGE) mogelijke gebreken in het ontwerp- of productieproces van de apparatuur vinden.de betrouwbaarheid en stabiliteit van de apparatuur verbeteren.

Normen voor EMC-spanningsonderzoek

1. Elektrische en elektronische apparatuur: GB/T17626.4-2006, IEC61000-4-5: 2001;

2. Informatietechnologieapparatuur: GB/T17618-2015, CISPR24: 2010;

3Huishoudelijke apparaten, elektrische gereedschappen en soortgelijke apparaten: GB/T4343.2-2009, CISPR14-2: 2008;

4. Elektrische apparatuur voor meting, controle en laboratoriumgebruik: GB/T18268.1-2010, IEC61326-1:2005;

5. spoorvervoersapparatuur: GB/T24338.4-2018, GB/T25119-2010, GB/T24338.6-2018, GB/T24338.5-2018;

6Ingenieursmedische apparatuur: GB4824-2013, IEC CISPR11: 2010;

7. Programmeerbare controller: GB/T15969.2-2008, IEC61131-2: 2007;

8. Computerapparatuur: GB/T9813.1-2016, GB/T9813.2-2016;

9. fotovoltaïsche apparatuur: CGC/GF004: 2011 (CNCA/CTS0004-2009A), NB/T32004-2013, CGC/GF037: 2014 (CNCA/CTS0001-2011A);

10. snelheidsverstelbaar elektrisch transmissiesysteem: GB12668.3-2012, IEC61800-3: 2004;

11. Apparatuur voor windturbines: NB/T31004-2011;

12. Meetrelais en beschermingsinrichtingen: NB/T31004-2011.

De belangrijkste standaard voor EMC-overspanningsonderzoek is IEC 61000-4-5, die de elektromagnetische compatibiliteitsprestaties bepaalt die apparatuur moet hebben bij plotselinge overspanning (d.w.z.de overspanning) in het stroomsysteem.

Naast IEC 61000-4-5 zijn er nog een aantal andere EMC-standaarden voor de test van elektrische overspanningen, waaronder:

1.ANSI C62.41: Deze norm is geschikt voor het testen van de overspanning en het bestand zijn van transformatoren in energiesystemen.

2. EN 61000-6-1 en EN 61000-6-2: Deze normen specificeren de methoden en vereisten voor EMC-tests onder verschillende omgevingsomstandigheden.

3. FCC Deel 18: Dit is de EMC-testvereiste die is vastgesteld door de Federal Communications Commission van de Verenigde Staten en is van toepassing op niet-consumenten elektronische apparatuur zoals industriële,wetenschappelijke en medische apparatuur.

4.VDE 0843: Dit is de door de Duitse Vereniging voor elektrische elektronica en informatietechnologie voorgeschreven EMC-testvereiste, met inbegrip van overspanningsonderzoek.

Deze normen spelen een belangrijke rol bij EMC-spanningsonderzoek.Fabrikanten van apparatuur moeten tests uitvoeren volgens de normen van hun land of regio om ervoor te zorgen dat de apparatuur tijdens het gebruik aan de overeenkomstige eisen en voorschriften voldoet..

EMC-overspanningstests maken in het algemeen gebruik van een gesimuleerde overspanningsgenerator om overspanningspulsen in de te testen apparatuur te injecteren en detecteren vervolgens de reactie van de apparatuur.

De volgende algemene EMC-spanningsonderzoeksmethoden zijn:

1. bepalen van de EMC-testvereisten en -normen voor testapparatuur, zoals IEC 61000-4-5.

2. Bereid de overspanningsgenerator en de testapparatuur voor en verbind de testapparatuur met de gesimuleerde elektriciteitsleiding en de overspanningsgenerator.

3. Stel de overspanningsgenerator in en stel de overeenkomstige testparameters in, zoals testspanning, golfvorm, frequentie en testtijd.

4Voordat de test wordt gestart, moet worden gecontroleerd of de testapparatuur correct is bedraad en aan de desbetreffende veiligheidsvoorschriften voldoet.

5. De test wordt gestart, spanningspuls wordt in de testapparatuur geïnjecteerd en de reactie van de testapparatuur wordt geregistreerd, zoals of er een storing is, of de stroomvoorziening wordt onderbroken, enz.

6Als er een probleem is met de testapparatuur, moet deze worden onderzocht en geanalyseerd om de oorzaak van het probleem te achterhalen en de nodige reparaties en verbeteringen aan te brengen.

7. de testresultaten analyseren en evalueren om te bepalen of de testapparatuur voldoet aan de desbetreffende EMC-vereisten en -normen.

8Op basis van de testresultaten wordt de apparatuur indien nodig aangepast en verbeterd totdat de testapparatuur aan de overeenkomstige EMC-vereisten en -normen kan voldoen.

Er zij op gewezen dat EMC-overspanningstests in een gespecialiseerd laboratorium of testfaciliteit moeten worden uitgevoerd om de stabiliteit en herhaalbaarheid van de testomgeving te waarborgen.Er moet tijdens het testproces aandacht worden besteed aan de veiligheid van de testapparatuur en het testpersoneel., en moeten de overeenkomstige veiligheidswerkwijze en -normen worden gevolgd.

De testcriteria voor EMC-overspanningen zijn gewoonlijk gebaseerd op de gebruikte teststandaard, zoals IEC 61000-4-5.

1Of de overspanningstest geslaagd is: de apparatuur moet tijdens de test normaal kunnen werken en niet worden beïnvloed door overspanningspulsen.

2. Of de apparatuur uitvalt: Als de apparatuur tijdens de test uitvalt, zoals uitschakelen, opnieuw starten, onjuiste gegevens, enz., betekent dit dat er een probleem is met de EMC-prestaties van de apparatuur.

3Of de golfvorm aan de voorschriften voldoet: de golfvorm van de spanningspuls moet voldoen aan de overeenkomstige testvereisten, zoals stijgingstijd, duur, piekspanning, enz.

4.Golfvormgrens: als het apparaat tijdens de test bijvoorbeeld de golfvorm van de testpuls niet kan weerstaan, dan overschrijdt de piekspanning de maximale spanning die het apparaat kan weerstaan,het betekent dat er een probleem is met de EMC-prestaties van het apparaat.

5. Voor en na de golfvormgrens: Tijdens de testhet is noodzakelijk om de toestand van de apparatuur te controleren vóór en na de injectie van de spanningspuls om te bepalen of de apparatuur wordt beïnvloed door de golfvormpuls..

Er zij op gewezen dat de beoordelingscriteria kunnen variëren afhankelijk van het testdoel, de testapparatuur en de testomgeving.de test moet worden uitgevoerd volgens de overeenkomstige testnormen;, en op basis van de testresultaten een beoordeling en beoordeling te doen.

De noodzaak van EMC-spanningsonderzoek

Elektronische producten die de EMC-overspanningstest niet doorstaan, kunnen tijdens het daadwerkelijke gebruik crashen, opnieuw worden ingesteld, storen of uitbranden, dus EMC-overspanningstests moeten worden uitgevoerd.

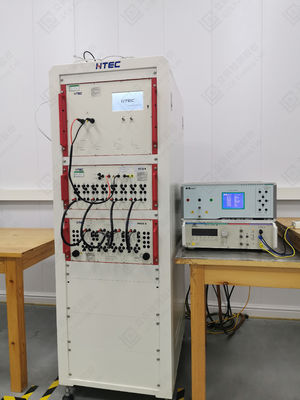

Elektromagnetische spanningsonderzoekstoestellen

1- Een simulerende immuniteitsgenerator.

2. Bliksemstroom tester

3Synthetische golfgenerator.

4. Driefasig koppelnet

5. Netwerk voor het koppelen van gegevenslijnen

6. Bliksemstroom tester

7.7.4KV-testmodule

8. Koppelings- en ontkoppelingsnetwerken

Voorzorgsmaatregelen voor EMC-spanningsonderzoek

1. Zorg ervoor dat vóór het testen beschermende maatregelen worden toegevoegd overeenkomstig de voorschriften van de fabrikant.

2De testfrequentie is één keer per minuut, wat niet te snel mag zijn, zodat het beschermingsapparaat een prestatieherstelproces kan ondergaan.het fenomeen van bliksemslagen in de natuur en het schakelen van grote schakelaars in schakelstations kan geen zeer hoge herhalingspercentages hebben.

3Test, meestal 5 keer positieve/negatieve polariteit.

4De testspanning moet geleidelijk worden verhoogd van laag naar hoog om artefacten te voorkomen als gevolg van de niet-lineaire kenmerken van de volt-ampere.Let op dat de testspanning niet hoger is dan de eisen van de productstandaard om onnodige schade te voorkomen..

Wat is het verschil tussen overspanningsonderzoek en bliksemonderzoek?

(1) Wat is het verschil tussen de ES-transitieve test en de bliksemstormtest?

Bliksemgolven zijn onderdeel van EMC-tests. Bliksemgolven verwijzen naar de onmiddellijke hoge spanning die wordt gegenereerd op elektriciteitsleidingen, signaalleidingen en besturingsleidingen door blikseminslagen.TVS wordt over het algemeen gebruikt om het te onderdrukken..

(2) Wat zijn de verschillen en verbanden tussen de twee proefpunten "impulsstroom" en "spanning" in de EMC-test?

1Inrush current beschrijft een onmiddellijke grote stroom. Over het algemeen verwijst naar de grote stroom die binnenin een elektrisch apparaat wordt gegenereerd voor een moment wanneer het wordt aangedreven.Dit komt voornamelijk tot uiting in inductieve en capacitieve belastingenDe inductieve belasting vertegenwoordigt de motor. Het moment dat de motor start, is het gelijk aan een kortsluiting, en de stroom is vrij groot,omdat de weerstand en de inductance van de wikkels van de motor erg klein zijnInductiebelastingen zoals condensatoren zijn gelijk aan kortsluitingen op het moment dat ze worden ingeschakeld.en de stroom is theoretisch oneindig op dat momentBovendien vereist het op het moment dat een fluorescentielamp wordt gestart, een onmiddellijke hoge spanning en een grote stroom om de kwikdamp in de lampbuis te ioniseren.

2. Overspanning kan stroom of spanning beschrijven (meestal verwijst het naar spanning).een onmiddellijke hoge spanning wordt gegenereerd op het elektriciteitsnet en wordt toegepast op elektrische apparatuur.

3. contact: wanneer de motor wordt uitgeschakeld, is er zowel een slagstroom als een golf.

(3) Het verschil tussen golf en bliksemslag

1. Verschillende eigenschappen

1Overspanning: Het is een momentane piekwaarde die de stabiele waarde overschrijdt, waaronder overspanningsspanning en overspanningsstroom.

2. Bliksemslag: Wanneer de bliksem valt, gaat elektrische stroom door mensen, vee, bomen, gebouwen, enz., waardoor letsel of schade ontstaat.

2Verschillende oorzaken

1. Overspanning: Het is een hevige puls die slechts in een paar miljoenste van een seconde optreedt.

2. Bliksemslag: een snelle ontlading tussen een deel van de geladen wolklaag en een ander deel van de wolklaag met een ander soort lading, of de geladen wolklaag op de aarde.

3Verschillende kenmerken

1Overspanning: producten die overspanningsblokkeringsapparaten bevatten, kunnen effectief plotselinge enorme energie absorberen om de aangesloten apparatuur te beschermen tegen schade.

2. Bliksemslag: het snelle ontladingsproces produceert sterke bliksem en gaat gepaard met luide geluiden; bij bliksemslag worden meestal ladingen gegenereerd,met de onderste laag negatieve elektriciteit en de bovenste laag positieve elektriciteitPositieve en negatieve ladingen trekken elkaar aan, maar lucht is geen goede geleider.

3In de EMC-test, welke factoren zijn van invloed op het falen van de bliksemstroom test?

Voeg wat bliksembeschermings- en overspanningsbeveiligingsapparaten toe aan de schakels van de stroom- en signaallijnen.Varistor TVS-buis (Zenerdiode) gasontladingsbuis vaste ontladingsbuisDe specifieke producten van deze apparaten hebben hun eigen parameters.Het is nutteloos om een apparaat te kiezen dat niet kan beschermen tegen zo'n hoge spanningControleer dus of de parameters van het apparaat dat je kiest correct zijn en of het zulke hoge spanning en stroom kan weerstaan.
