INS-test voor hoogfrequente geluidsstoornissen
Testintroductie
De INS-test voor hoogfrequente geluidsverstoring behoort tot de EMC-veldtest.en het basistestdoel is hetzelfde als de internationale norm IEC 61000-4-4 (elektrische snel voorbijgaande pulsgroeptest)Deze testcapaciteit dient voornamelijk klanten in Japan en enkele Aziatische landen.

INS-test voor hoogfrequente geluidsstoornissen

Deze test simuleert hoofdzakelijk de schakeltoestellen in het circuit, zoals relais, enz. Wanneer deze worden ingeschakeld of uitgeschakeld, zal de stroom in het circuit snel veranderen.Als er inductieve componenten in het circuit zijnDeze vorm van interferentie bevat een breed spectrum (tot 2 GHz), dat wordt gekoppeld, gereflecteerd,met een vermogen van meer dan 50 W, maar niet meer dan 150 W,Om de stabiliteit van elektronische producten tijdens het gebruik te garanderen, moeten er interferentietests (EMS) worden uitgevoerd.Gebruik van een hoogfrequente pulsgenerator, worden verschillende groepen pulssignalen rechtstreeks op de geteste monsters aangebracht en wordt het interferentiegebruik van de monsters beoordeeld op basis van de veranderingen in de prestaties van de monsters vóór,na en tijdens de test.
Testtoepassingsobjecten
Elektronische apparatuur, zoals centrale bedieningspanele
Gemeenschappelijke normen
NECA TR-28: Testindicatoren voor rechthoekige hoogfrequente geluidstesteren

JEM TR-177: Testindicatoren voor rechthoekige hoogfrequente geluidstesteren voor elektrische machines en apparaten

JEC 0103_2005: Normen voor het testen van laagspanningsregelkring

Testinstrument

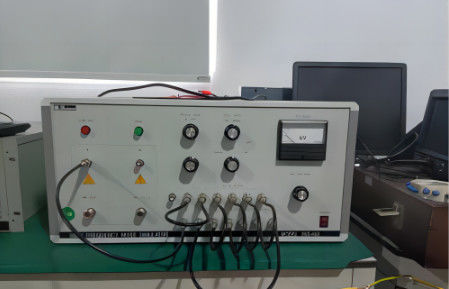

Hoogfrequente pulsgenerator

Hoogfrequente pulsgenerator

Modelgegevens:

Model: INS-40A

Uitgangspulsamplitude (50Ω belasting): rechthoekige puls 0~2KVmax±10%

Opensluitingspulsamplitude: rechthoekige puls 0~4KVmax±10%

Impulssbreedte: 50ns~1μs (50Ω belasting, 50ns stap)

Opwaartse tijd ≤ 1ns

Vermogensvermogen van de geteste apparatuur:

AC-enkelfase: 220Vmax, 16Amax

Gelijkstroom enkelfase: 220Vmax, 16Amax

Testmethode

1. Verbind het eindpunt van de uitgangspuls rechtstreeks met het eindpunt van de stroominvoer van het geteste monster met een uitgangscoaxiale kabel.

Hoogfrequente geluidsverstoring INS-testmethode

2. Werk samen met de hele machine of het verbindingssubstraat en gebruik de dichtbij-veldsonde (elektrisch veld, magnetisch veld) om de puls direct op de monstershell op 0 cm toe te passen.
